[데이터 중심 애플리케이션 설계] 2장. 데이터 모델과 질의 언어

• 참고문서
  • https://github.com/ept/ddia-references
  • 데이터 중심 애플리케이션 설계(마틴 클레프만, 위키북스)

초심자의 눈으로 이해한 내용을 정리해보았다. 책에 있는 내용을 기반으로 썼지만, 책에 없는 내용도 조금씩 적어보았다. 책은 꼭 사서 보시길 바랍니다..

• 데이터 모델은 우리가 어떤 문제를 어떻게 해결해야하는지, 생각에도 영향을 미친다.
  • 데이터 모델은 그 위에서 소프트웨어가 할 수 있는 일과 할 수 없는 일에 영향을 준다.
  • ex) 어떤 연산은 빠르고, 어떤 연산은 느리다.
• 데이터 모델의 큰 범주
  • 관계형 모델
  • 문서 모델
  • 그래프 모델

1. 관계형 모델과 문서 모델

• 관계형 모델
  • 데이터는 관계(relation)으로 구성
  • 각 관계는 순서없는 튜플(tuple)의 모음
  • SQL 은 정규화된 구조로 데이터를 저장하고 질의할 필요가 있을 때, 대부분 사용
• NoSQL 의 탄생 : Not Only SQL
  • 대규모 데이터셋이나 높은 쓰기처리량을 달성
  • 무료, 오픈소스 스프트웨어 선호
  • 관계형 모델에서 지원하지 않는 특수 질의
  • 관계형의 스키마 제한에 대한 불만, 동적이고 표현력 풍부한 데이터 모델을 선호

1-1. 데이터 모델들이 관계를 표현하는 방법

• 객체 관계형 불일치
  • OOP의 객체를 SQL 데이터 모델로 바꾸려면 거추장스러운 전환 계층이 필요 : 임피던스(impedance) 불일치
  • ActiveRecord 나 Hibernate 같은 ORM 으로 boilerplate code 를 줄이지만, 여전히 두 모델의 차이가 완벽히 숨겨지진 않는다.

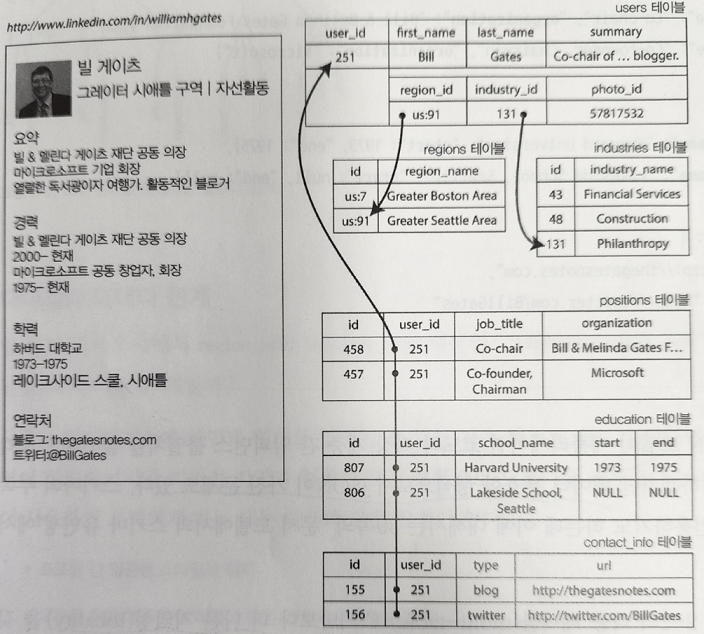

  • ex) 1:N 관계를 관계형 모델로 표현하려면,
    •
    • 1안) multi table 스키마로 정규화하고 join
    • 2안) 구조화된 데이터 타입 사용(xml, json)하여 저장. 최신 표준 RDBMS 는 이런 타입도 질의, 색인 가능
    • 3안) 자체적으로 부호화해서 저장하여 응용단에서 활용. 질의, 색인 불가능
    • 문서 지향(document oriented) DB를 사용하면 JSON 데이터 모델을 지원하는데, 위와 같은 문제를 쉽게 해결

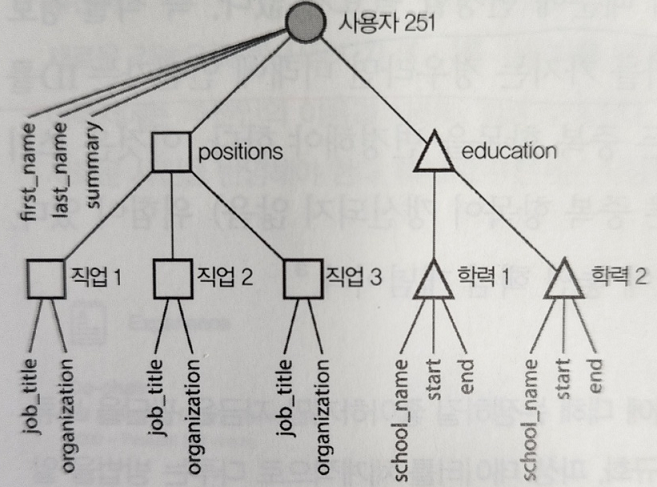

  • 1:N 관계는 의미상 트리 구조와 같다.
    •
  • JSON 데이터모델 표현은 multi table 스키마보다 더 나은 지역성(locality)을 갖는다.
    • NoSQL 들이 분산환경을 지원하는 관점에서, 물리적인 지역성(seek)보다는 스키마의 집약성을 이야기하는 듯
• N대1 관계
  • ex) N명이 하나의 학교를 가르킴
  • 지역명이나 학교명을 평문으로 저장하게되면, 나중에 이름이 바뀌었을 때 갱신하기 어려워진다.
  • unique id 로 저장하게 된다면, id 자체는 아무런 의미가 없기때문에 변경할 필요가 없어진다.
  • id가 의미를 갖게되면, 미래에 언젠가 id를 변경해야할 수도 있다.
  • 이러한 중복된 데이터(N대 1)를 정규화하는 것은 관계형 모델에선 쉽지만, 문서 지향에선 어렵다.
  • DBMS가 join을 지원해주지 않으면, 어플리케이션에서 다중 질의를 해서 join을 흉내내야 한다.
  • 지금은 join이 필요없게 만들더라도, 비즈니스가 확장되가며, 데이터는 점차 상호 연결되는 경향이 있다.
• N대M 관계

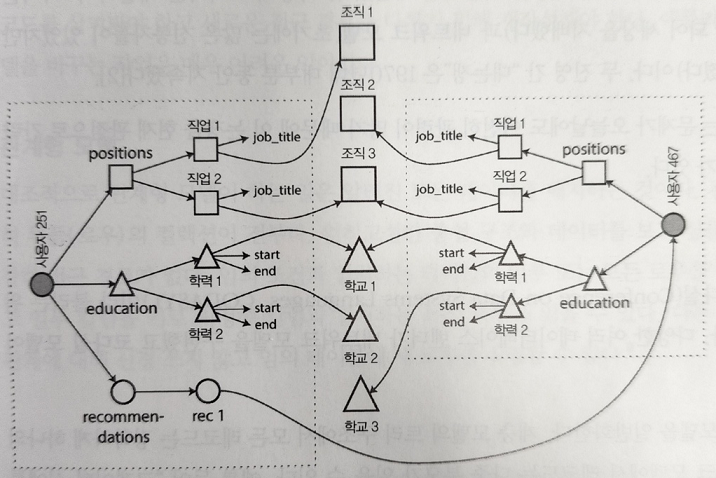

  • ex) 프로필에 추천해준 사람들의 프로필이 뜬다. 이때, 추천인이 사진을 바꾸면, 이 사람이 추천해준 모든 사람 내 프로필의 추천인 사진이 바뀌어야한다. 즉, 엔티티를 참조해야한다.
  •
• N대1과 N대M처럼 다대다 관계에서 데이터를 중복할지, 아니면 분리하고 수동으로 참조해야할 지에 대한 논쟁은, NoSQL 이전부터 있었다.
  • 1970년대 계층모델(JSON 데이터 모델과 유사)에서 이 문제를 해결하기 위한 관계형 모델의 join vs 네트워크 모델
  • 계층 모델 : 트리 구조에서 모든 레코드는 하나의 부모만 있다. 1대N 에선 쉽게 동작
    • 오늘 날의 json 모델과 비슷하다.
    • N대M 관계를 표현하려면, 데이터를 중복하거나 다른 레코드 참조를 수동으로 해결해야만 했다. (어려움)
  • 네트워크 모델 : 레코드는 다중 부모가 있을 수 있다. 따라서, N대1, N대M 문제를 해결
    • 레코드 간 연결은 외래 키보다는 포인터와 유사
    • 레코드에 접근하는 방법은 root 에서 연속된 연결 경로를 따라가는 것
    • N대M 에서는 다양한 경로가 있을 수 있어서, 개발자가 경로 선택, 탐색을 해줘야했다. (복잡함)
    • 외래 데이터를 삽입하는 것 자체가 join이 이미 수행된 것
  • 관계형 모델 : 관계는 단순히 튜플의 컬렉션일 뿐
    • 외래 관계에서도 새로운 레코드를 쉽게 생성 가능 (외래 키 제약을 줄수는 있긴 함)
    • 개발자는 접근 경로를 신경쓸 필요가 없다. 질의 최적화(query optimizer)로 자동으로 만든다.
  • 문서 지향 DB
    • N대1, N대M 관계를 표현할 때는 RDB와 다르지 않다. 외래키와 같이 문서를 참조한다.
    • 네트워크 모델은 이것을 복잡하게 지원해서 망했지만, 오늘 날의 문서지향 DB들은 이 부분을 수용했다.

1-2. 문서 모델

• 문서 모델에 적합한 어플리케이션은?
  • 문서와 비슷한 구조(1대N, 트리 구조로 한번에 전체 트리를 적재)라면 문서 모델
  • 문서 모델의 제약
    • embed 된 field 를 직접 참조할 수 없음 : root.education.list[1] 와 같이 접근 경로로 해야함
    • N대M 관계를 사용해야하면 매력이 떨어짐
      • 비정규화로 join 을 줄일 수 있으나, 일관성을 맞추기 위한 추가작업이 소요
        • cf) mongodb 4.0부터 updateMany 로 multi document transaction 을 지원하면서 좀 더 쉬워지긴 함
      • 어플리케이션단 join으로 풀 수도 있으나, DBMS에서 지원해주는 것보다 느림
        • cf) mongodb 3.2부터 aggregate 에서 $lookup 으로 join을 지원하나, 샤딩된 컬렉션에선 사용할 수 없다.
  • 상호 연결이 많은 데이터일 수록 문서 모델은 곤란, 관계형 모델은 무난, 그래프 모델은 매우 자연스럽다.
• 문서 모델의 스키마 유연성(schemaless)
  • 사실 스키마가 완전히 없다고 볼 수는 없다.
  • 쓰기 스키마는 없지만, 읽기 스키마가 암묵적으로 존재하기 때문이다.
    • 쓰기 스키마 : 정적 타입 확인, RDB의 방식. 이게 없다면 임의의 키와 값을 자유롭게 추가
    • 읽기 스키마 : 동적 타입 확인, 문서DB의 방식. 이게 없다면 필드의 존재여부가 보장되지 않음
  • 즉, 어플리케이션은 데이터를 읽는 코드가 있으므로 읽기 스키마를 어느정도 가정하고 사용한다.
  • 예를들어, fullname 을 저장하고 있다가, 성과 이름을 분리하는 작업이 있다고 가정하면,
    • 문서 모델 : firstName, lastName 을 그냥 추가해서 저장하면 된다. 대신, 작업날짜를 기점으로 과거 데이터는 fullname을 split 쳐서 읽어야한다.
    • 관계 모델 : ALTER TABLE users ADD COLUMN firstName VARCHAR(20) 으로 쓰기스키마를 변경하고 마이그레이션을 해줘야한다. 중단시간이 발생할 수도 있다
  • 읽기 스키마 방식은 컬렉션 내 문서들이 모종의 이유로 동일한 구조가 아닐 때 유리하다.
    • 하위에 여러 유형의 Object들이 있을 때, 각 유형마다 table을 만드는 것은 실용적이지 않으므로..
    • 개발자가 정적으로 제어하는게 아니라, 언제나 변경 가능한 외부 시스템에 의해 데이터 구조가 결정될 수 있다.
• 저장소 지역성(storage locality)
  • 관련 데이터를 함께 그룹화하는 개념
  • 문서는 json, xml 로 부호화된 문자열이나 BSON 같은 바이너리로 저장된다.
  • 문서 중 일부만을 접근경로로 꺼내서 사용하지 않고, 전체를 잘 사용한다면 지역성의 이점을 누렸다고 볼 수 있다. (낭비가 없었으므로)
    • 전체를 찾아야한다면 RDB는 multi table 을 join 해야하므로 이런 지역성 관점에선 좋지않다.
  • 부호화된 문서의 크기를 바꾸지 않는 수정이라면 문서DB는 수정을 쉽게 수행한다.
    • https://www.mongodb.com/blog/post/schema-design-for-time-series-data-in-mongodb
    • 문서의 구조, 크기가 증가하는 쓰기를 피하라고 하는 이유 : 색인같은걸 다시 쓴다는 듯?
    • 필드 수준의 업데이트를 권고
    • 이 성능 제한때문에 유용한 상황이 줄어들긴 함
    • $inc 같은걸 지원하는 이유다. 원자성은 덤
  • 문서 모델에만 있는 것은 아니다.
    • 오라클의 multi-table index cluster table
    • column-family 개념(카산드라, HBase)의 지역성

2. 데이터를 위한 질의 언어

• 명령형 언어는 특정 순서로 특정 연산을 수행하라고 일일이 모두 정의하고 지시한다.
  • 결과를 결정하기 위한 알고리즘을 모두 지정
  • 멀티 코어 병렬 처리가 어려움
  • cf) 네트워크 모델류의 DB와 IMS 가 이런 형태를 사용함
  • ex) 특정 html태그를 javascript로 DOM API 를 사용해서 스타일링하는 것. 더 좋은 api를 사용하려면 코드바꿔야함
• SQL, 관계대수(relational algebra) 같은 선언형 언어는 결과를 충족해야하는 조건과 변환을 지정해주기만 하면 된다.
  • 내부적으로 어떤 순서로 어떤 연산을 수행할지는 쿼리 최적화기가 알아서 한다.
  • 멀티 코어 병렬 처리도 알아서 활용
  • ex) 특정 html태그를 css(선언형)로 꾸미는것. 브라우저 벤더가 알아서 최적화함.

2-1. 맵리듀스(MapReduce) 질의

• 클러스터 환경에서 분산 실행을 위한 프로그래밍 모델
  • 많은 컴퓨터에서 대량의 데이터를 처리
  • 일부 NoSQL DBMS가 지원
• 선언형 언어도 아니고 명령형 언어도 아닌 중간 지점에 있다. pure한 javasciprt 함수 2개를 정의

  db.collection.mapReduce({
      function map() {
          var year = this.timestamp.getFullYear();
          var month = this.timestamp.getMonth() + 1;
          emit(year + "-" + month, this.number);
      },
      function reduce(key, values) { reutrn Array.sum(values); },
      {
          query: { type: "A" },
          out: "monthlyCount"
      }
  })

• 이것은 저수준의 모델이다. js 함수를 어떻게 작성하냐에 따라 성능이 달라질 수도 있고 어렵다.
• mongodb 2.2부터 aggregation pipeline 을 통해 선언형 질의를 지원한다.

  db.collection.aggregate([
      { $match: { type: "A" } },
      { $group: {
          _id: {
              year: { $year: "$timestamp" },
              month: { $month: "$timestamp" },
          },
          monthlyCount: { $sum: "$number" }
      }}
  ])

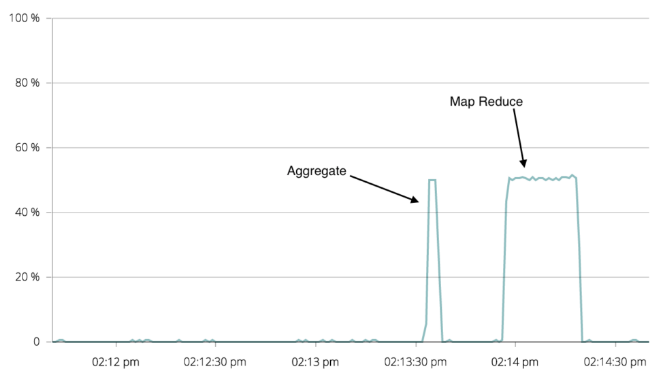

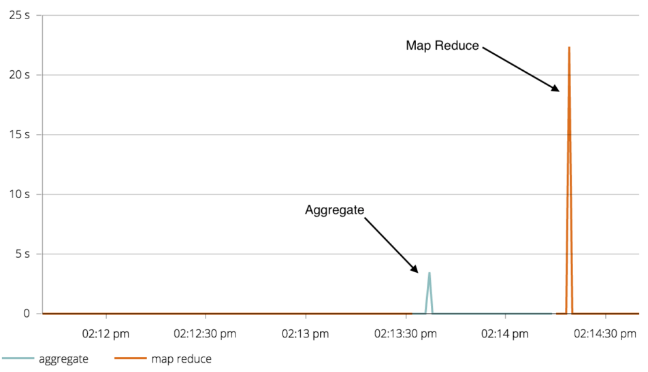

• 성능 비교 : https://sysdig.com/blog/mongodb-showdown-aggregate-vs-map-reduce/
  •
  •
• 마이그레이션 가이드 : https://www.mongodb.com/docs/manual/reference/map-reduce-to-aggregation-pipeline/

3. 그래프형 데이터 모델

• N대M 관계가 일반적일 때 사용
• 그래프 = 정점(=노드, 엔티티, vertex) + 간선(관계, 호, edge)
• 단일 노드에서 사용 예제
  • 소셜 그래프 : vertex = 사람 , edge = 사람들이 서로 알고 있음
  • 웹 그래프 : vertex = 웹페이지 , edge = 다른 페이지로의 링크
    • ex) pagerank : 웹페이지의 인기와 검색 결과에서 순위 결정
  • 교통 네트워크 : vertex = 교차로 , edge = 교차로 간 도로, 철도
    • ex) 네비게이션 : 최단 경로 탐색
• 복합 노드에서 사용 예제
  • 페이스북 : vertex = 사람, 장소, 이벤트, 댓글 등 , edge = 친구여부, 체크인 위치, 이벤트 참석, 포스트 댓글 등
• 그래프 모델
  • 속성 그래프 모델 : Neo4j, Titan, InfiniteGraph
  • 트리플 저장소 모델 : Datomic, AllegroGraph
• 그래프 질의 언어
  • 선언형 질의 언어 : 사이퍼(Cypher), 스파클(SPARQL), Datalog
  • 명령형 질의 언어 : 그렘린(Gremlin)
• 그래프 처리 프레임워크 : 프리글(Pregel)

3-1. 속성 그래프 모델

• vertex의 요소
  • 고유한 식별자
  • outgoing edge 집합 : 이 vertex 에서 나가는 간선들
  • incoming edge 집합 : 이 vertex 로 들어오는 간선들
  • 속성(attribute) 컬렉션(key-value 쌍)
• edge의 요소
  • 고유한 식별자
  • edge 가 시작하는 vertex : tail vertex = 꼬리 노드
  • edge 가 끝나는 vertex : head vertex = 머리 노드
  • 두 vertex 간 관계 유형을 설명하는 레이블
  • 속성(attribute) 컬렉션(key-value 쌍)

3-1-1. 사이퍼(Cypher) 질의 언어

• 속성 그래프를 위한 선언현 질의 언어
• neo4j 용으로 만들어졌다.
• CREATE (USA:Location {name:'USA', type:'country}), (Idaho:Location {name:'Idaho', type:'state'}))
• (Idaho) - [:WITHIN] -> (USA) : 꼬리노드 Idaho 에서 머리노드 USA인 WITHIN 레이블로 구성된 edge
• () -> [:WITHIN*0..] -> () : 0회 이상 WITHIN edge을 따라 가라
• 순방향으로 질의할 수도 있지만, 역방향으로 질의할 수도 있다.

3-1-2. SQL 에서 Graph 질의

• 관계형 스키마로 표현

  CREATE TABLE vertices (
    vertex_id INTEGER PRIMARY KEY,
    properties JSON
  );

  CREATE TABLE edges (
    edge_id INTEGER PRIMARY KEY,
    tail_vertex INTEGER REFERENCES vertices (vertex_id),
    head_vertex INTEGER REFERENCES vertices (vertex_id),
    label TEXT,
    properties JSON
  )

  CREATE INDEX edges_tails ON edges (tail_vertex); # vertex 가 주어지면 outgoing edge 집합을 쉽게 찾음
  CREATE INDEX edges_heads ON edges (head_vertex); # vertex 가 주어지면 incoming edge 집합을 쉽게 찾음

• SQL 에서는 질의에 필요한 join 을 미리 알고 있어야하지만,

  • 그래프 질의에서는 찾고자 하는 vertex 를 찾기 전에 가변적인 여러 edge 를 순회해야 한다. 따라서, 미리 join 수를 알 수가 없다.
  • SQL 에서 굳이 어렵게라도 하려면, 재귀 공통 테이블식(recursive common table expression)을 통해 구현할 수 있다.

    WITH RECURSIVE 가상테이블1명 AS (
    SELECT - # 초기질의
    UNION [ALL]
    SELECT - # 재귀질의
    [WHERE -] # 종료 조건
    ), ( 가상테이블2명 AS ... ), ( ... )

• 책에서는 RDBMS 에서 그래프 데이터 모델을 권장하고 있진 않지만, 스토리지엔진으로 InnoDB 대신 그래프 엔진을 선택하면 위에보단 나은 성능을 가져간다.

  • MariaDB : OQGRAPH(Open Query Graph)
    • https://mariadb.com/kb/en/oqgraph-storage-engine/
    • https://mariadb.com/kb/en/oqgraph-examples/
    • https://www.slideshare.net/AntonyTCurtis/oqgraph-at-mysql-users-conference-2011
  • PostgreSQL : Apache AGE
    • PostgreSQL의 OpenCypher의 그래프 데이터베이스 기능을 지원해주는 확장 라이브러리
    • https://age.apache.org/

3-1-3. 문서DB 에서 Graph 질의

• mongodb 3.4 부터 $graphLookup 을 지원한다.
  • https://www.mongodb.com/docs/manual/reference/operator/aggregation/graphLookup/
• $lookup 과 마찬가지로 sharding 컬렉션에선 사용 불가능
• 일반적인 graph 유즈케이스의 70% 정도를 커버

3-2. 트리플 저장소 모델

• 트리플 저장소 모델은 같은 생각을 다른 용어로 사용해서 설명할 뿐, 속성 그래프 모델과 거의 동등하다.
• three-part(트리플) statements : 주어(subject) + 서술어(predicate) + 목적어(object)
  • ex) 빨간색소년(=주어)은 사과(=목적어)를 좋아(=서술어)한다.
  • 주어 = vertex
  • 목적어
    • 원시 데이터값(정수, 문자열)이라면, 서술어와 목적어는 각각 vertex 속성의 key와 value 이다.
    • 그래프의 다른 vertex 이라면, 서술어는 edge 이고, 주어는 꼬리 노드, 목적어는 머리 노드이다.
• turtle 형식으로 트리플 작성 예제
  • turtle 문법 : https://www.w3.org/TR/turtle/
  • _:lucy a :Person.
  • _:lucy :name "Lucy". : vertex lucy의 name은 Lucy다.
  • _:lucy :bornIn _:idaho. : vertex lucy 는 vertex idaho 에서 태어났다.

3-2-1. 스파클(SPARQL) 질의 언어

• https://www.w3.org/TR/sparql11-query/
• SPARQL Protocol and RDF Query Language
• RDF 데이터 모델을 사용한 트리플 저장소 질의 언어
  • RDF = Resource Description Framework
  • 시맨틱 웹에서 유래 : 서로 다른 웹사이트가 일관된 형식으로 데이터를 개시한다면, 만물을 데이터베이스처럼 쓸 수 있을 것이다.
  • 사람이 읽을 수 있는 형식
  • 인터넷 전체의 데이터 교환을 위해 설계
• 사이퍼 보다 먼저 만들어지고, 사이퍼가 스파클의 일부를 차용함
• 스파클은 변수를 ?으로 시작
• ex1) 미국에서 유럽으로 이주한 사람 찾기
  • 사이퍼 : (person) -[:BORN_IN] -> () -[:WITHIN*0..] -> (location)
  • 스파클 : ?person :bornIn / :within* ?location
• ex2) usa 변수 선언
  • 사이퍼 : (usa {name:'United States})'
  • 스파클 : ?usa :name 'United States'.

3-3. Datalog

• 1980년대 탄생, 가장 오래되었음
• 서술어(주어, 목적어)로 작성한다.
  • name(usa, 'United States')
  • within(idaho, usa)
• 변수는 대문자로 시작
• 사이퍼나 스파클은 바로 SELECT로 질의하지만, Datalog 는 단계를 나눠 조금씩 질의하며 나아간다.

3-4. 그래프 데이터 모델과 네트워크 데이터 모델의 차이점

	네트워크 모델	그래프 모델
스키마	중첩 가능한 레코드 타입을 지정	vertex는 edge 로 다른 vertex와 자유롭게 연결
특정 레코드 도달	접근 경로 중 하나씩 탐색	고유id로 직접 참조 or 색인을 통해 빠르게 탐색
정렬	tree구조라 삽입 시점에 정렬해둠	읽기 질의를 할때 유연하게 정렬
질의어	명령형, 스키마 변경에 따라 질의어 변경필요	선언형
